JEU DE 2 ROULEMENTS ETANCHE GIRELLES HAUT ET BAS

La Paire de roulements étanches girelle haut et bas — référence ROULETPW — est un jeu de deux roulements de remplacement destiné aux tours de potier modèles PWDC, PWDCT et TE9.
Ces roulements assurent la rotation fluide, stable et silencieuse de la girelle (plateau supérieur) tout en garantissant la longévité de l’axe de rotation.

Description et rôle

Ce jeu de 2 roulements étanches comprend :

• Un roulement supérieur, placé sous la girelle du tour.

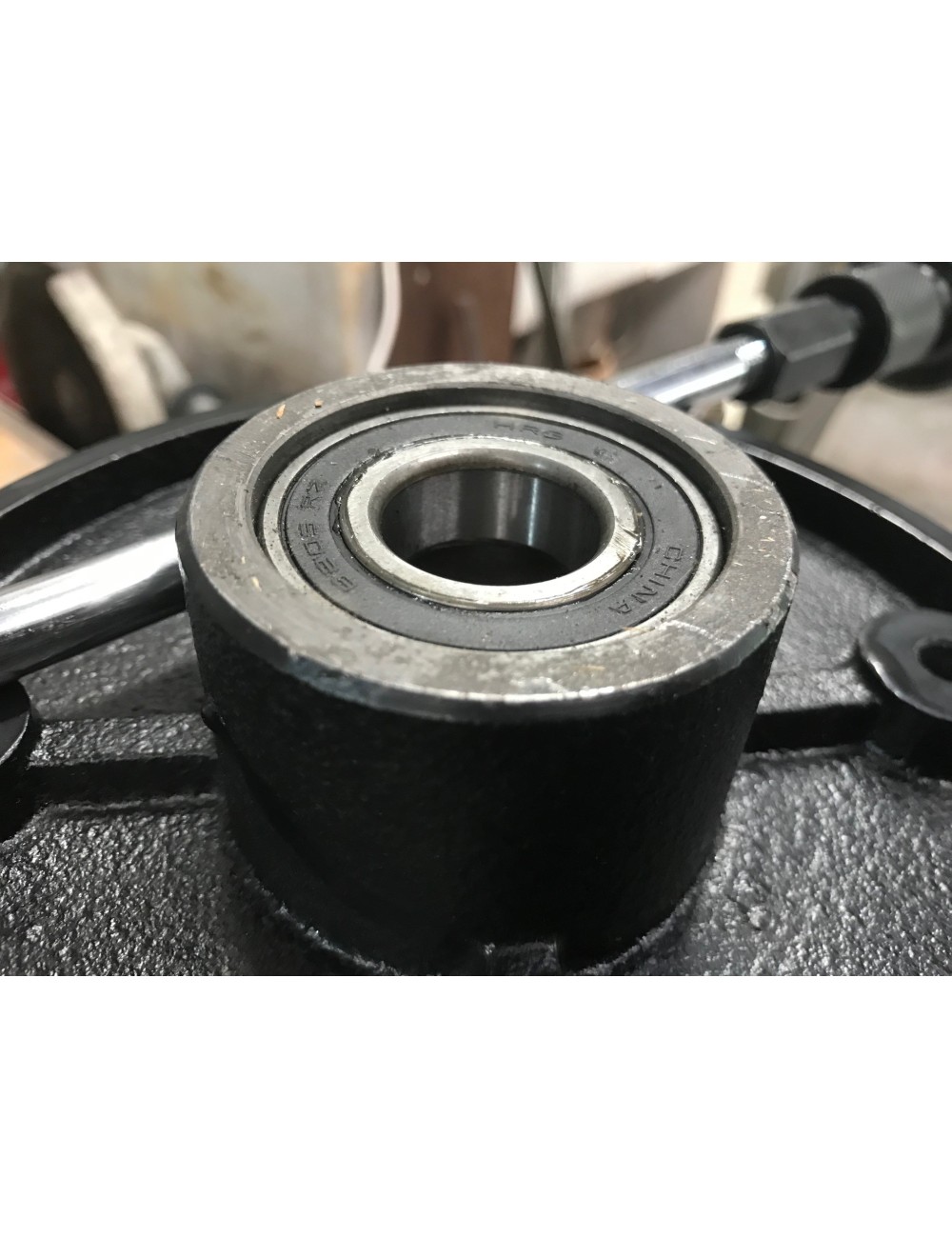

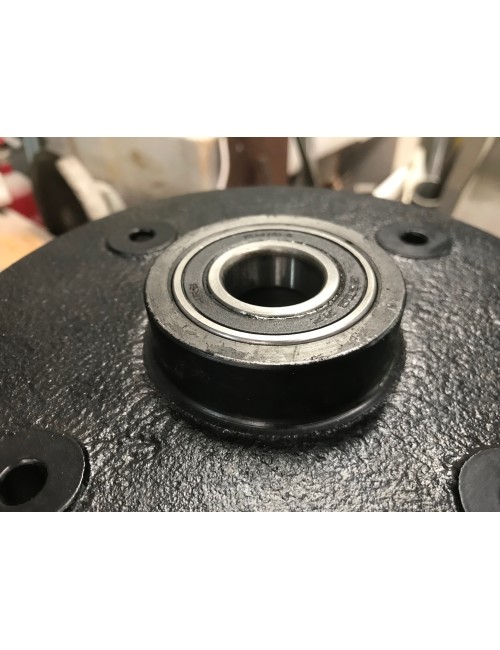

• Un roulement inférieur, installé à la base de l’axe, dans la partie métallique du châssis.

Leur rôle est de :

• Maintenir l’alignement de l’axe de la girelle.
• Réduire les frottements entre les pièces en rotation.
• Garantir une rotation régulière, stable et silencieuse.
• Absorber les efforts mécaniques (verticaux et latéraux) pendant le tournage.
• Protéger le moteur et l’axe contre l’usure prématurée.

Caractéristiques techniques

• Type : Roulements étanches, pré-graissés et protégés contre la poussière et l’humidité.
• Compatibilité : Tours PWDC, PWDCT et TE9.
• Quantité : 2 roulements (haut + bas).
• Entretien : Aucun graissage nécessaire avant plusieurs années d’usage normal.
• Fonctionnement silencieux et sans entretien grâce à la conception étanche.

🪛 Instructions de montage

Roulement supérieur :

• Installer le roulement dans son logement sous la girelle.
• Replacer le circlip (clips) pour le maintenir en position.
• Ajouter la rondelle de protection en acier avant de remettre la girelle du tour.

Roulement inférieur :

• Avant l’installation, placer les trois rondelles ressort dans le logement prévu.
• Insérer ensuite le roulement inférieur dans la carcasse métallique.
• Vérifier que l’axe tourne librement sans jeu ni blocage.

Ces étapes sont essentielles pour garantir une rotation stable et durable.
Un montage incorrect peut provoquer du bruit, des vibrations ou une usure prématurée des pièces.

Avantages

• Roulements étanches et pré-graissés : durée de vie prolongée et entretien minimal.
• Compatibilité parfaite avec les modèles PWDC, PWDCT et TE9.
• Amélioration du confort de tournage : rotation douce et silencieuse.
• Protection du moteur et de l’axe contre les contraintes mécaniques.
• Remplacement simple et rapide avec un outillage de base.

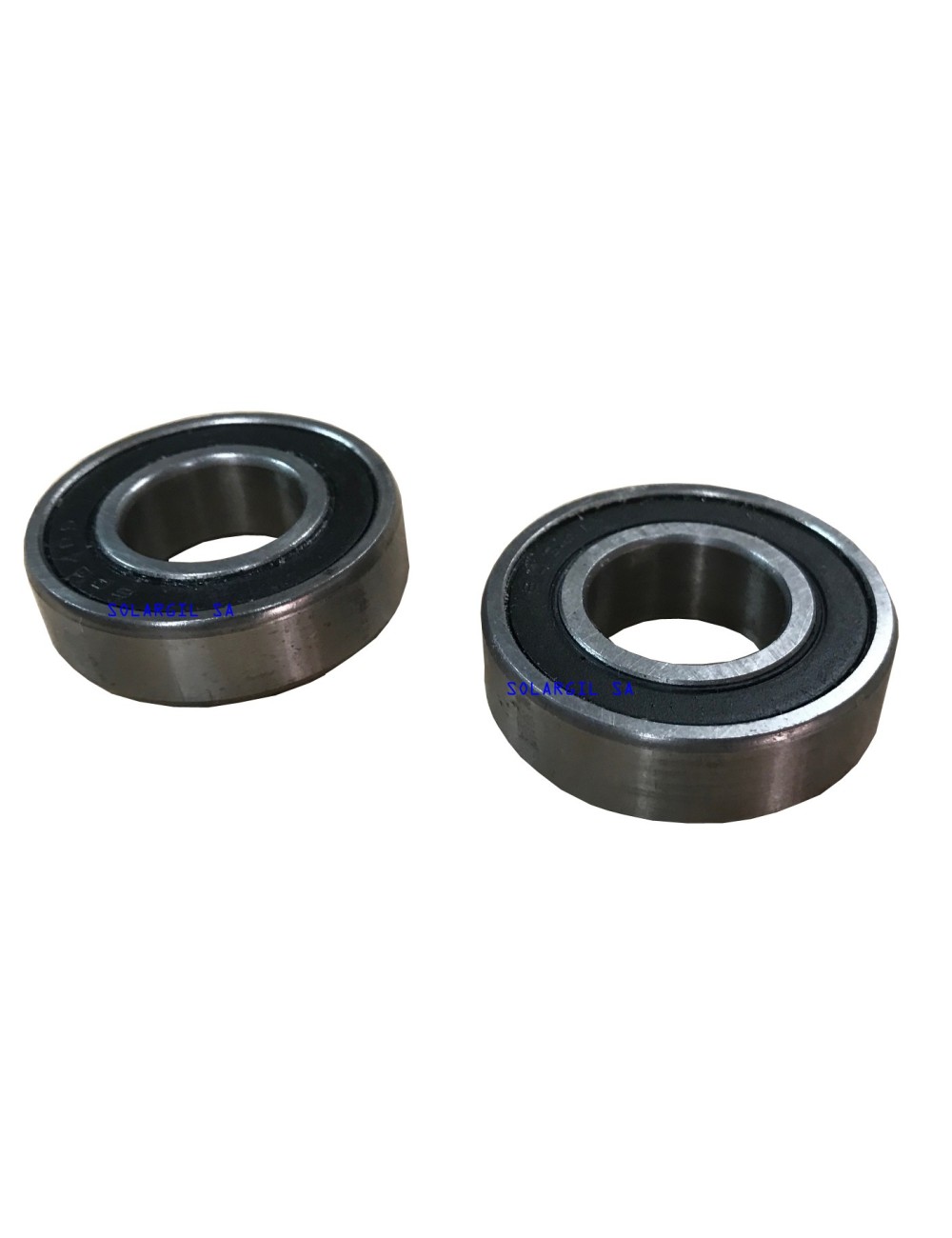

Contenu du kit

• 1 roulement supérieur étanche.
• 1 roulement inférieur étanche.
• Compatible avec girelles haut et bas.
• Emballage individuel pour chaque pièce.

Conseils d’entretien

• Vérifier périodiquement la fluidité de rotation de la girelle.
• Si un bruit de frottement ou un léger jeu apparaît, il est recommandé de remplacer les deux roulements en même temps.
• Conserver les pièces de rechange dans un environnement propre et sec.
