CONE ORTON AUTOPORTANT

Le cône de température Orton autoportant est un indicateur pyrométrique de haute précision utilisé pour contrôler et valider les cycles de cuisson en céramique. Reconnus mondialement dans les ateliers, écoles, laboratoires et industries céramiques, les cônes Orton permettent de mesurer avec fiabilité le travail thermique réel à l’intérieur du four.

Contrairement à une simple mesure de température instantanée, le cône Orton tient compte de deux éléments essentiels :

• la température atteinte,
• mais aussi la durée d’exposition à cette température.

Cette combinaison permet d’obtenir une lecture beaucoup plus représentative de la cuisson réellement subie par les pièces céramiques.

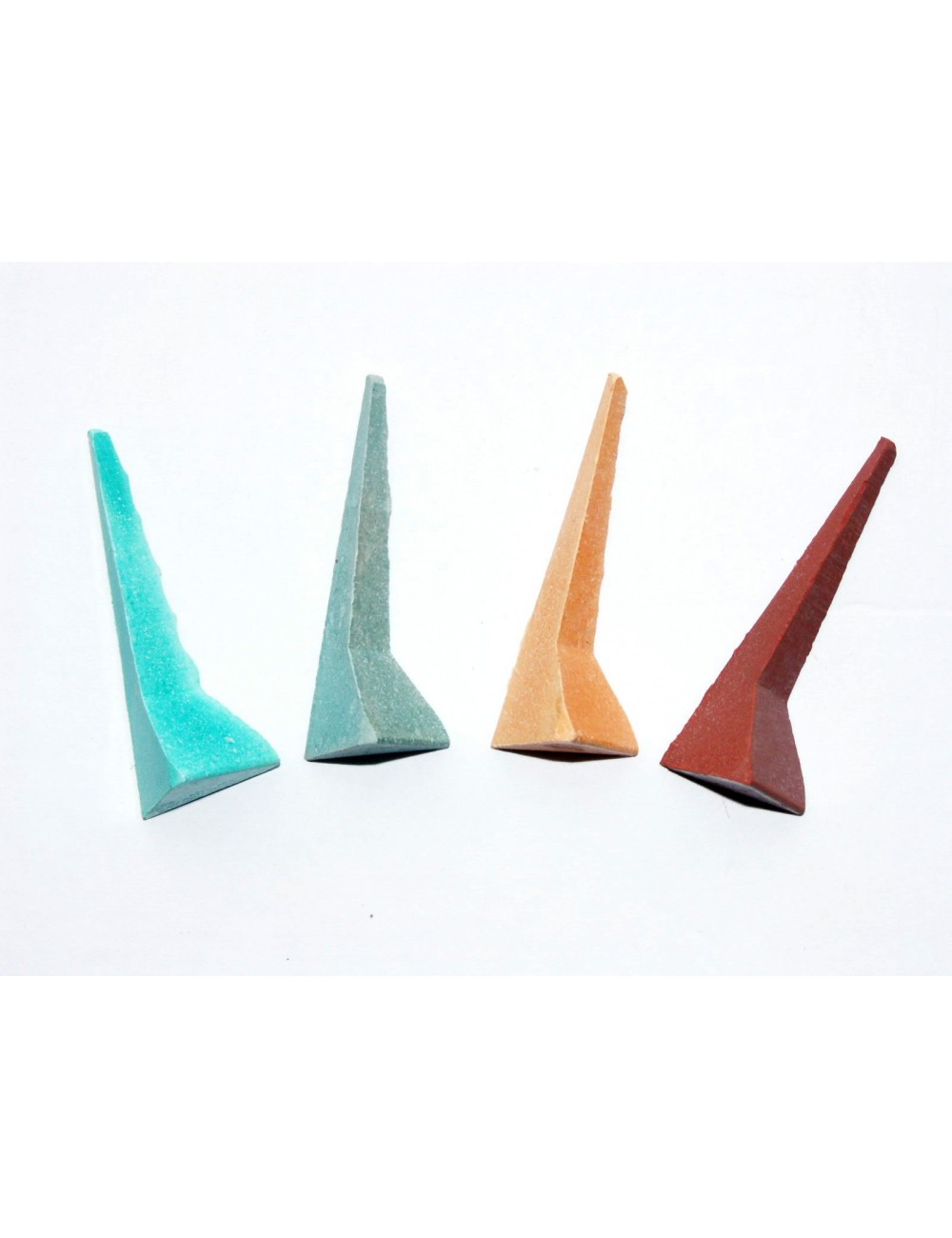

Le principe du cône autoportant

Le modèle autoportant possède une base intégrée inclinée selon un angle précis, ce qui permet de le placer directement dans le four sans support supplémentaire. Cette conception facilite son installation et garantit une lecture uniforme et reproductible.

Au cours de la cuisson :

1. le cône reste rigide au début du cycle,
2. il commence progressivement à ramollir sous l’effet de la chaleur,
3. puis se courbe lentement jusqu’à atteindre sa position de maturité.

Lorsque la pointe du cône atteint le niveau prévu, cela indique que la cuisson correspondant à son numéro est atteinte.

Pourquoi utiliser un cône Orton ?

Même avec un programmateur électronique, des variations peuvent exister dans un four :

• différences de température selon les zones,
• inertie thermique,
• vieillissement des résistances ou des sondes,
• circulation de chaleur inégale.

Le cône Orton permet donc de :
contrôler la température réelle reçue par les pièces,
vérifier l’homogénéité de cuisson dans le four,
ajuster les programmes de cuisson,
comparer plusieurs cuissons avec précision,
sécuriser les cuissons sensibles d’émaux ou de porcelaines.

Applications en céramique

Les cônes autoportants Orton sont utilisés pour :

• les cuissons biscuit,
• les cuissons d’émaux,
• la faïence, le grès et la porcelaine,
• les tests de laboratoire,
• les céramiques techniques et industrielles.

Ils sont particulièrement utiles pour les céramistes souhaitant obtenir des résultats constants et reproductibles.

Avantages du modèle autoportant

• Mise en place rapide sans plaque support
• Lecture simple et visuelle
• Grande précision du contrôle thermique
• Fiabilité reconnue internationalement
• Adapté aux petits comme aux grands fours

Le cône de température Orton autoportant est aujourd’hui un outil indispensable pour tous les professionnels et passionnés de céramique recherchant une maîtrise parfaite de leurs cuissons et une qualité constante de production.

Généralité:

Les cônes pyrométriques vendu par Solargil sont utilisés pour surveiller les cuissons de céramique depuis plus de 100 ans.

Ils sont utiles pour déterminer quand une cuisson est terminée, si le four a fourni suffisamment de chaleur, s’il y a eu une différence de température dans le four ou si un problème s’est produit pendant la cuisson.
Les cônes sont fabriqués à partir de compositions soigneusement contrôlées.

Ils se courbent de manière reproductible (sur une plage de température relativement faible – généralement inférieure à 5 °C).

La position finale de courbure indique la quantité de chaleur absorbée.

Comportement des cônes pyrométriques
Les cônes pyrométriques se déforment en raison de la formation de verre et de l'attraction gravitationnelle lorsqu'ils sont chauffés à leur température de fonctionnement prévue.

Ce phénomène est connu sous le nom de déformation pyroplastique.

Un contrôle minutieux de la forme et de la composition permet à Orton de fournir un produit standardisé qui fonctionne de manière fiable dans des conditions de chauffage connues.

Les cônes se courbent et se déforment en formant un arc lorsqu’ils commencent à développer du verre à l’intérieur.
Ce comportement est d’abord progressif, puis s’accélère à mesure que le cône atteint sa température de fonctionnement maximale.
L’intervalle de temps entre le moment où un cône commence à se déformer et celui où la pointe du cône atteint le plateau est généralement de 15 à 25 minutes.

L'interprétation de la position de la pointe du cône le long de l'arc de flexion peut se faire de plusieurs façons. Une méthode d'interprétation consiste à mettre en correspondance la position de la pointe avec les chiffres d'un cadran d'horloge.

Au départ, le cône se trouve à la position 1 heure et continue à se déformer jusqu'à ce que la pointe entre en contact avec un rebord, à la position 6 heures.

Une méthode d'interprétation plus précise consiste à utiliser le gabarit de mesure Orton.

Ce gabarit mesure l'angle de déformation le long d'une échelle graduée de 0 à 90°.

La température finale d'un cône vendu par Solargil est considérée comme atteinte lorsque la pointe est mesurée avec une courbure de 90°, soit en position 5 heures.
La différence de température entre les cônes en position à 90° (ou à 5 heures) et ceux dont la pointe touche la tablette n’est généralement que de quelques degrés
et est considérée comme insignifiante.

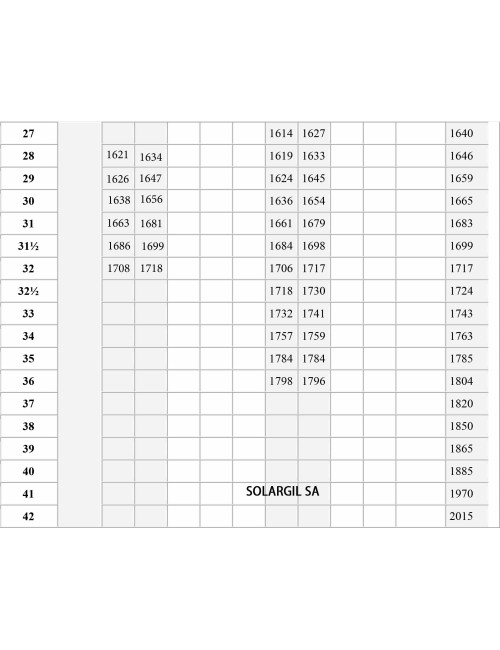

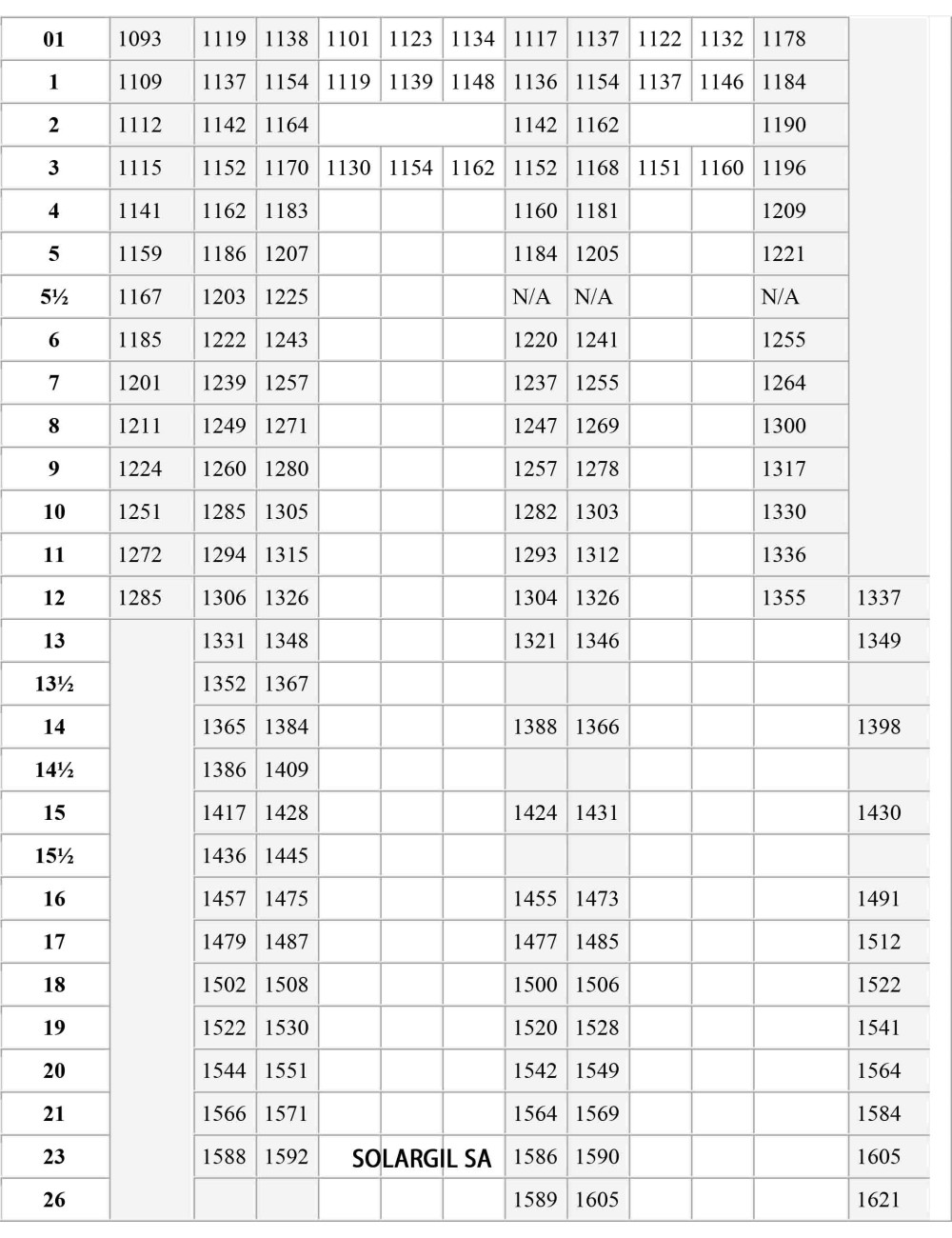

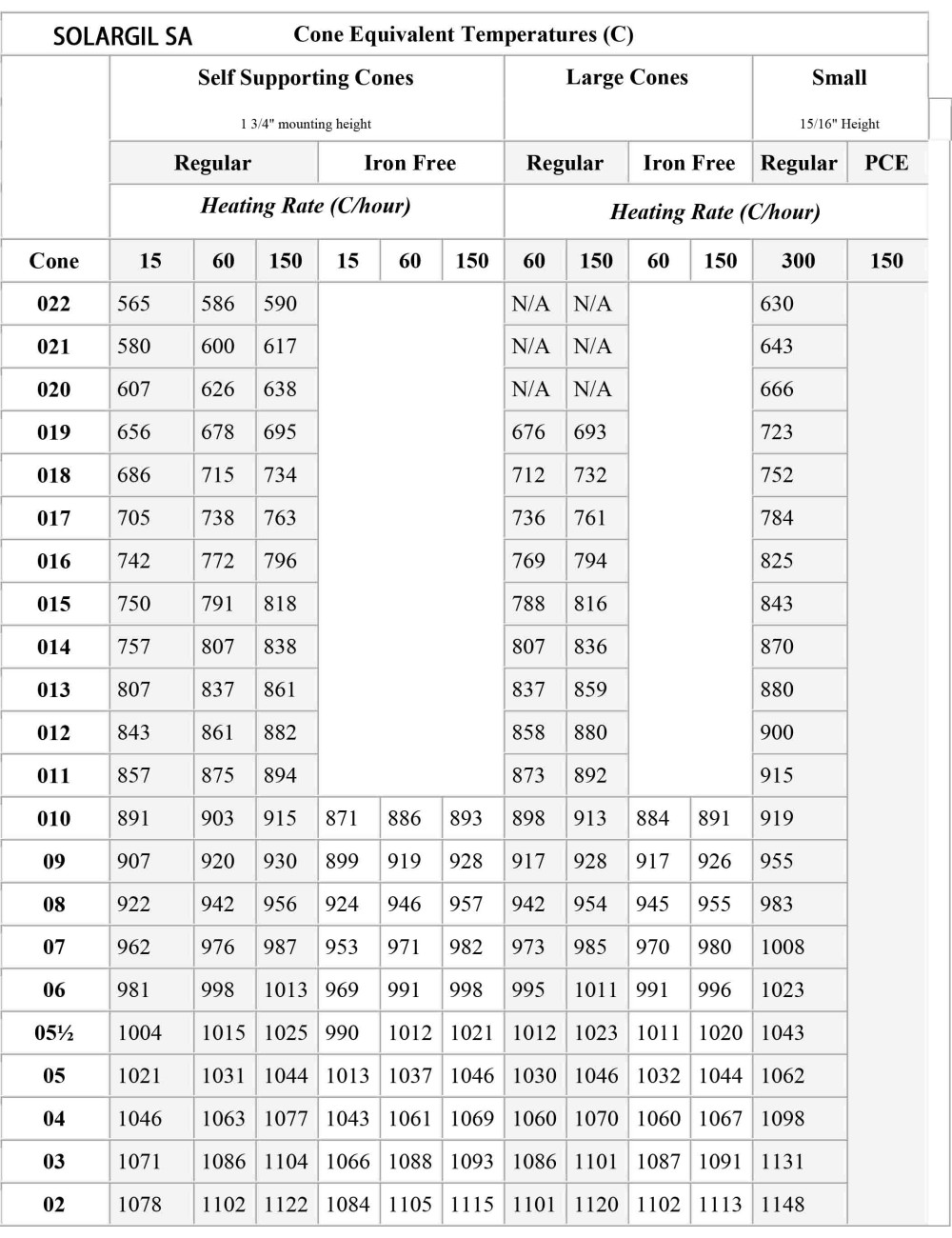

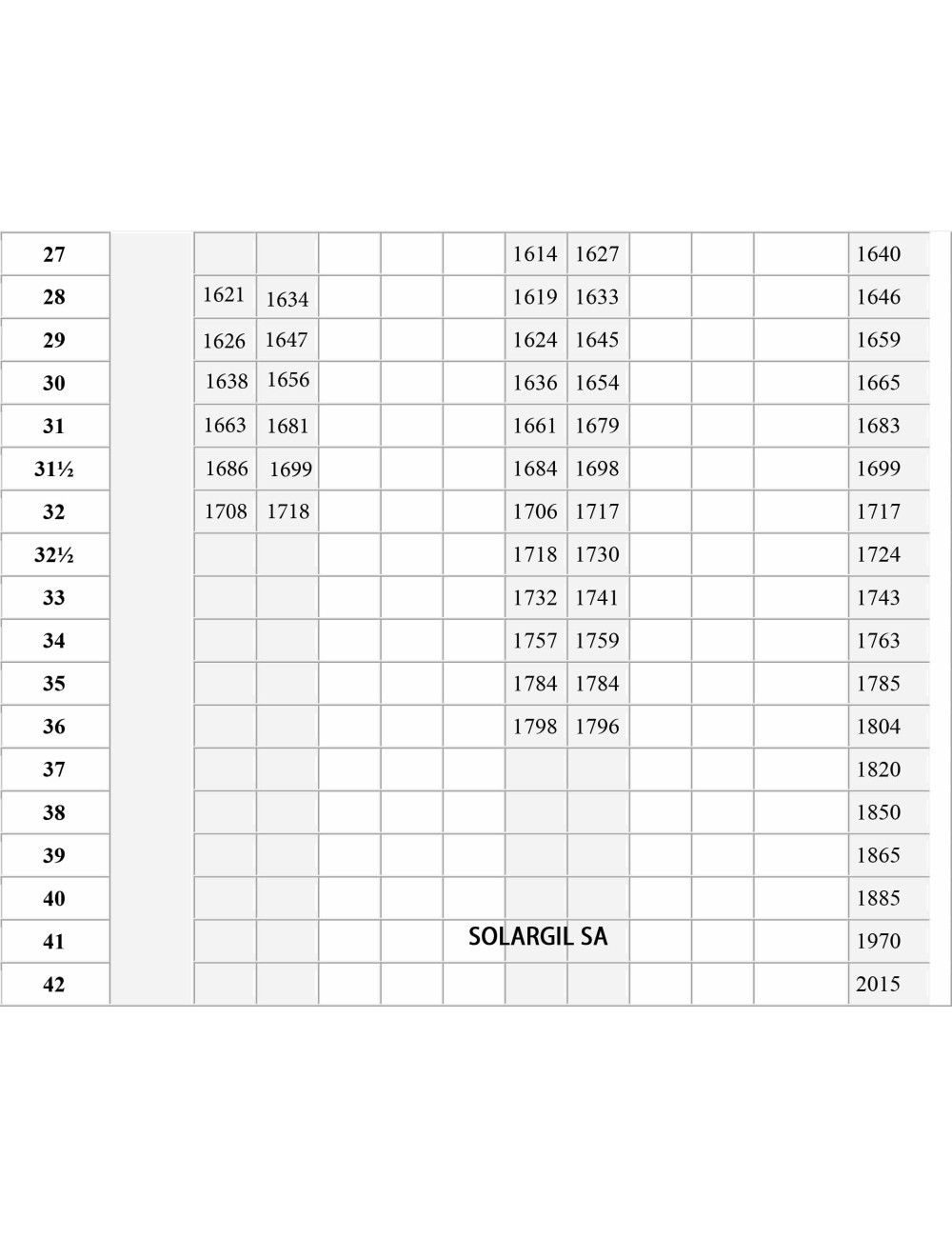

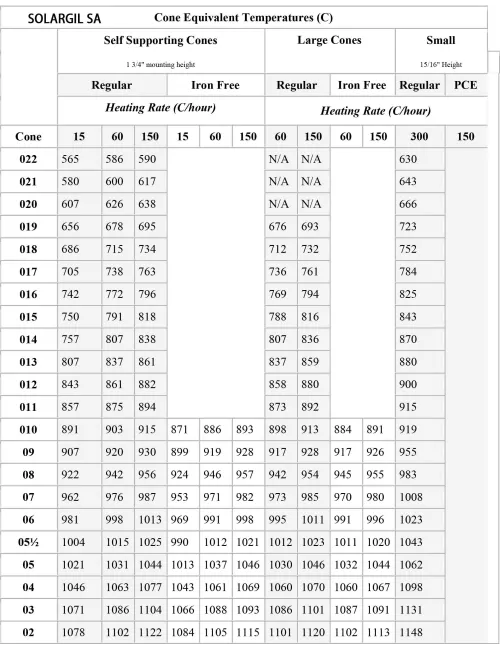

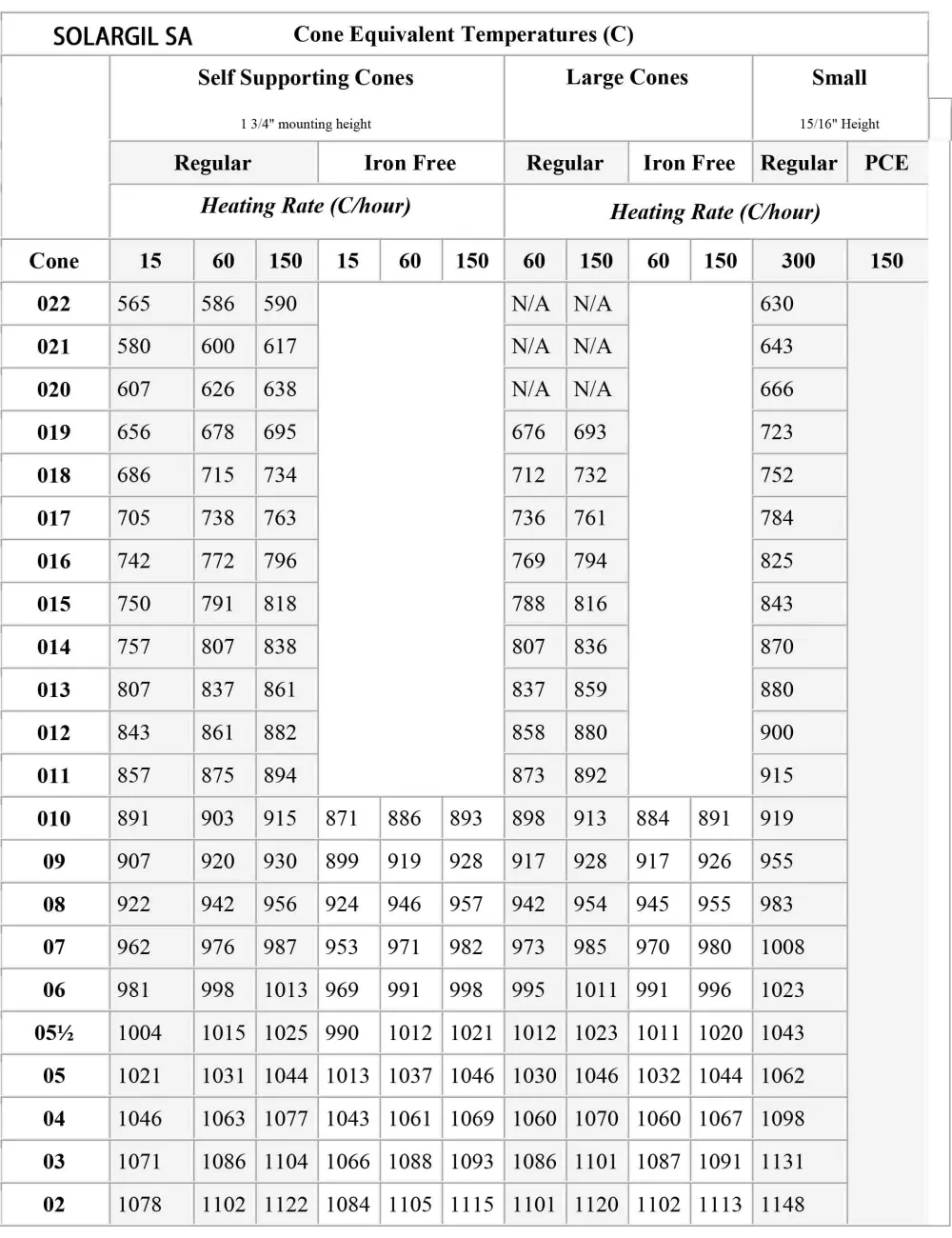

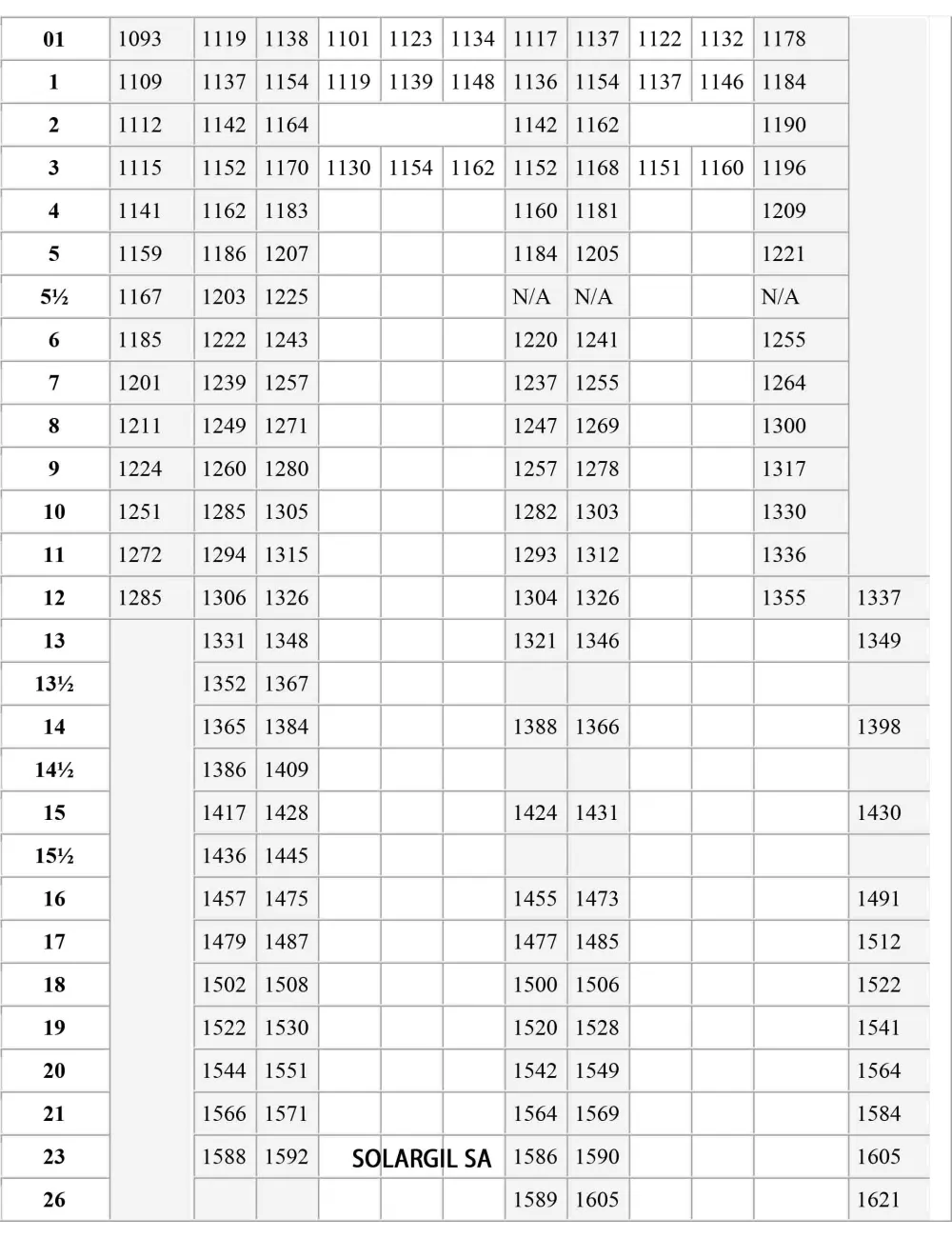

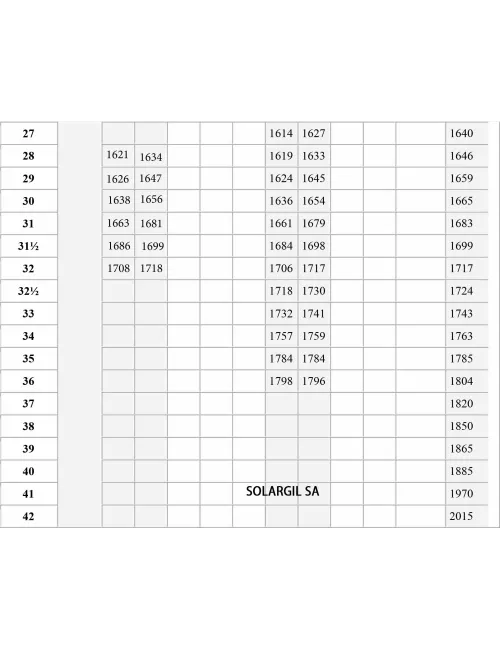

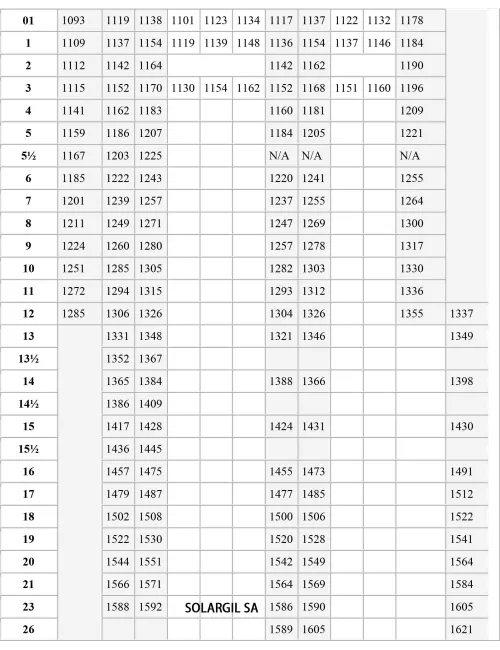

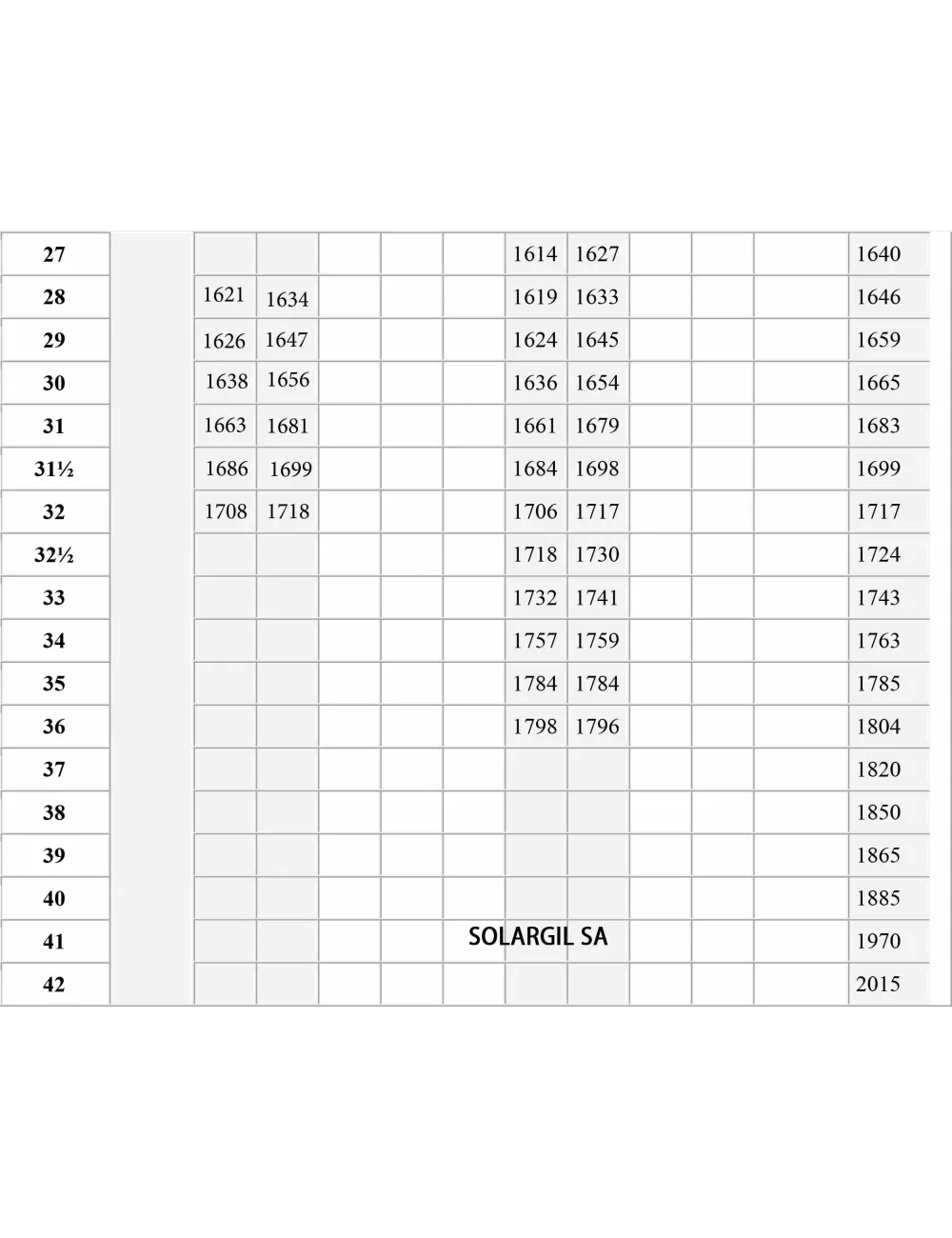

Les températures indiquées sur les tableaux Orton ont été déterminées à l’aide de fours contrôlés avec précision dans une atmosphère d’air.

Les cônes ne mesurent pas la température seule. Ils mesurent le travail thermique, l’effet combiné du temps et de la température.

On observe que l'influence des vitesses de chauffage sur la température finale est telle que la température nécessaire pour faire plier un cône sera plus élevée pour des vitesses de chauffage plus rapides et plus basse pour des vitesses plus lentes.

Les vitesses de chauffage simulant des cuissons rapides, moyennes ou lentes ont été répertoriées.
Les températures indiquées pour les petits cônes ont été déterminées à l'aide d'une vitesse de chauffage de 300 °C/h (540 °F/h) dans un four à gaz.
 Les petits cônes permettent d'obtenir des résultats proches de ceux des cônes autoportants s'ils sont placés à la verticale, reproduisant ainsi correctement la position
d'un cône autoportant.

Les atmosphères réductrices peuvent affecter le comportement à la flexion des cônes, en particulier les cônes de couleur rouge fabriqués entre les numéros 010 et 3.

Si ces cônes sont utilisés en l'absence d'oxygène, l'oxyde de fer rouge utilisé dans la formulation peut se réduire et modifier l'apparence, de sorte que le cône paraîtra
mat, vert ou gonflé.

Orton recommande d'utiliser la série sans fer pour toutes les cuissons réductrices entre
les cônes 010 et 3.
